Stantsitööstuses on terase reegel stantsi esirinnas. Selle täpsus määrab iga lõigatud karbi, karbi või pakenditoote kvaliteedi. Terasreegel, mis on isegi millimeetri murdosa võrra ebatäpselt painutatud, tekitab stantsi, mida ei saa puhtalt lõigata, mis toob kaasa kulukad tootmisjäätmed. Aastakümneid oli terase reegli painutamine käsitsi protsess, mis nõudis kvalifitseeritud operaatorite käsitööriistade ja füüsiliste mallide kasutamist. Tulemused olid nii head, kui palju oli operaatori oskusi ja järjepidevust oli raske saavutada. Automaatse painutaja kasutuselevõtt muutis seda protsessi, viies arvuti numbrilise juhtimise täpsuse terase reegli painutamiseni.

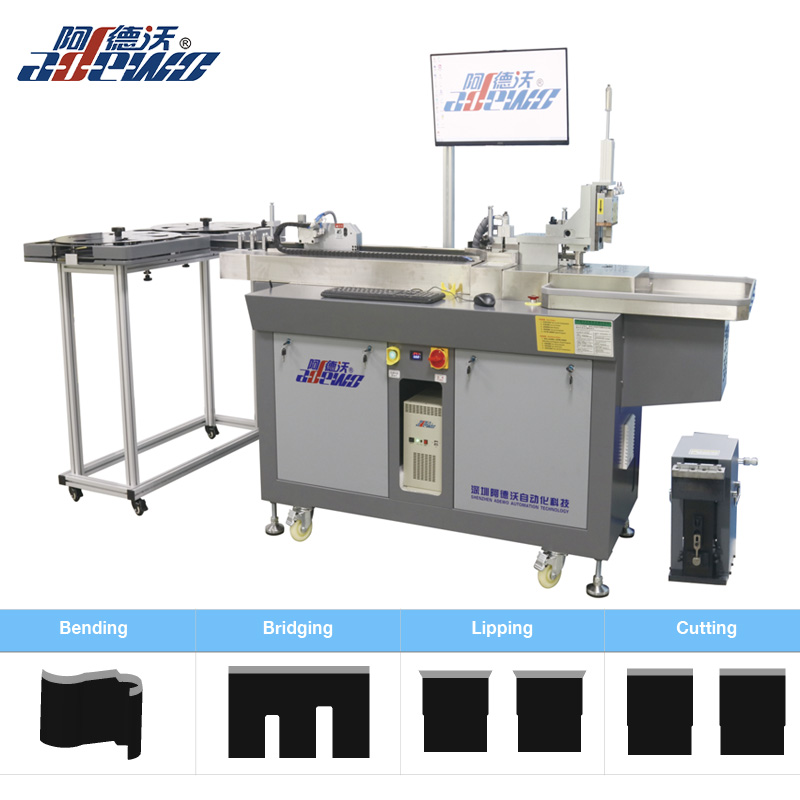

Automaatse painutaja täpsuse tuum seisneb selle painutusfunktsioonis. See funktsioon ei ole lihtne mehaaniline toiming; see on servomootorite, täppistööriistade ja reaalajas juhtimisalgoritmide keerukas koosmäng. TheAuto Benderi põhimudel, mille on välja töötanud Adewo Automation Equipment Co., Ltd., on loodud järjepidevate ja suure täpsusega painde saamiseks, mis vastavad tänapäevase stantsi valmistamise nõudmistele. See artikkel pakub painutusfunktsiooni tehnilist analüüsi, selgitades mehhanisme, mis võimaldavad terase reegli täpset kujundamist. Uurime servo juhtimissüsteemi, painutustööriistade geomeetriat, kompensatsiooni algoritme, mis võtavad arvesse materjali tagasitõmbumist, ja kvaliteedikontrolli meetmeid, mis tagavad iga painde täpsuse.
Automaatse painutusseadme painutusfunktsioon on mehaaniline ja elektrooniline süsteem, mis muudab sirge pikkusega terase reegli täpselt vormitud lõikeservaks. Terasreegel on karastatud terasest riba, mille ühel küljel on terav lõikeserv ja teisel pool sakiline või tavaline korpus. Seda kasutatakse stantside valmistamisel stantsi lõiketee loomiseks. Automaatne painutaja võtab sirgjoonelise reegli, söödab selle painutuspeasse ja seejärel sooritab soovitud kuju loomiseks rea painutusi. Painutusfunktsioon peab suutma tekitada suure täpsuse ja korratavusega erinevate nurkade (tavaliselt 90 kraadi, aga ka muude nurkade) ja raadiusega painutusi.
Painutusfunktsioon koosneb mitmest põhikomponendist. Esimene on etteandemehhanism, mis viib terasreegli iga kurvi jaoks õigesse asendisse. Etteandemehhanism kasutab reegli täpseks liigutamiseks täppisrulle või haaratsisüsteemi. Teine komponent on painutuspea, mis sisaldab tööriistu, mis tegelikult painde moodustab. Painutuspeas kasutatakse terasreegli deformeerimiseks tavaliselt painutusstantsi ja stantsi või rullide komplekti kombinatsiooni. Kolmas komponent on juhtimissüsteem, mis koordineerib etteande- ja painutustoiminguid programmeeritud mustri alusel. Juhtsüsteem kasutab etteande- ja painutustelgede juhtimiseks servomootoreid, tagades liigutuste täpsuse ja korratavuse.
Painutusfunktsiooni täpsuse määrab nende komponentide ja neid haldavate juhtimisalgoritmide täpsus. KellAdewo Automation Equipment Co., Ltd., meie Basic Model Auto Bender on loodud paindetäpsuse saavutamiseks +/- 0,1 mm paindeasendi ja +/- 0,5 kraadi paindenurga jaoks. See täpsusaste on oluline selliste stantside tootmiseks, mis vastavad kõrgekvaliteedilise pakendamise rangetele tolerantidele. Järgmises tabelis on kokkuvõte painutusfunktsiooni põhikomponentidest ja nende rollidest.
| Komponent | Funktsioon | Mõju täpsusele |
| Toitemehhanism | Viib terasreegli painutusasendisse | Määrab painde asukoha täpsuse piki reeglit |
| Pea painutamine | Moodustab terasjoones painde | Määrab paindenurga ja raadiuse täpsuse |
| Servo mootorid | Sõitke etteande- ja painutustelgedega | Tagage liikumise täpsus ja korratavus |
| Juhtimissüsteem | Koordineerib etteande- ja painutustoiminguid | Tagab õige järjestuse ja parameetrite kasutamise |
| Tööriistad | Torukesed või rullikud, mis moodustavad painde | Määrab painde kvaliteedi ja tööriista eluea |
Servo juhtimine on painutusfunktsiooni täpsuse alus. Servomootor on mootor, mis on varustatud tagasisideseadmega, tavaliselt koodriga, mis annab kontrollerile teada mootori asukoha ja kiiruse. Kontroller võrdleb tegelikku asendit käsuga antud asendiga ja reguleerib mootori sisendit vea minimeerimiseks. See suletud ahelaga juhtimine on täpse ja korratava liikumise saavutamiseks hädavajalik. Automaatpainutusseadmes juhivad etteandetelge ja painutustelge mõlemad servomootorid. Toitetelg peab nihutama terase reegli iga painde jaoks täpselt õigesse asendisse. Painutustelg peab pöörama painutustööriista täpse nurga alla. Iga viga nendes telgedes põhjustab ebatäpse painde.
Servosüsteemi täpsuse määravad mitmed tegurid, sealhulgas kodeerija eraldusvõime, mehaanilise süsteemi jäikus ja juhtimisalgoritmi kvaliteet. Kõrge eraldusvõimega kodeerija suudab tuvastada väga väikseid asendimuutusi, võimaldades kontrolleril teha peenregulatsioone. Jäik mehaaniline süsteem tagab, et mootori liikumine edastatakse tööriistale ilma lõtku või paindeta. Hästi häälestatud juhtimisalgoritm tagab, et mootor reageerib käskudele kiiresti ja sujuvalt, ilma ülevõnke või võnkumiseta. Adewo Automation Equipment Co., ltd. kasutab meie põhimudel Auto Bender kõrge eraldusvõimega absoluutkoodereid ja jäika mehaanilist struktuuri, et tagada täpne servojuhtimine. Meie juhtimisalgoritmid on häälestatud pakkuma kiiret ja stabiilset vastust terase reegli painutamise nõudlikele nõuetele.
Järgmises tabelis võrreldakse servo-juhitava painutusfunktsiooni ja samm-mootoriga juhitava painutusfunktsiooni jõudlust. Sammmootorid on veel üks levinud liikumisjuhtimise võimalus, kuid neil on täpsuse ja pöördemomendi piirangud.
| Parameeter | Servo juhtimine | Sammmootori juhtimine |
| Tagasiside | Suletud ahelaga (kooder) | Avatud tsükkel (tagasiside puudub) |
| Positsiooni täpsus | Kõrge (tüüpiline +/- 0,01 mm) | Mõõdukas (tüüpiline +/- 0,05 mm) |
| Korratavus | Suurepärane | Hea |
| Pöördemoment suurel kiirusel | Kõrge | Väheneb kiirusega |
| Kaotatud sammude oht | Puudub (suletud tsükkel) | Võimalik ülekoormuse korral |
| Maksumus | Kõrgem | Madalam |
Servojuhtimise kasutamine meie põhimudelis Auto Bender on selle suurepärase paindetäpsuse peamine põhjus. Suletud ahelaga tagasiside tagab, et masin teab alati etteande- ja painutustelgede täpset asukohta ning suudab kõik vead reaalajas parandada. See on eriti oluline kõrgtugevast terasest reeglite painutamisel, mis nõuavad suuremaid jõude ja võivad põhjustada samm-mootori astmete kaotamist. Servojuhtimisega säilitab masin oma täpsuse ka nõudlikes tingimustes.
Painutustööriistade geomeetria on veel üks kriitiline tegur täpsete painde saavutamisel. Tööriistad koosnevad painutusstantsist ja painutusvormist või mõne konstruktsiooni puhul vormimisrullikute komplektist. Tööriista kuju ja mõõtmed määravad painde raadiuse ja nurga. Tööriistad peavad vastama terase reegli omadustele, sealhulgas selle paksusele, kõvadusele ja soovitud painderaadiusele. Tööriistade ja reegli mittevastavus võib põhjustada ebatäpseid painutusi, pragusid või tööriista liigset kulumist.
Peamised tööriistaparameetrid, mis mõjutavad painde täpsust, on stantsi raadius, stantsi ava ja stantsi nurk. Toru raadius määrab painde siseraadiuse. Matriitsi ava määrab painutatud materjali koguse ja tagasitõmbeomadused. Matriitsi nurk määrab painde lõpliku nurga. Tavalise 90-kraadise painde korral on matriitsi nurk tavaliselt 90 kraadi, kuid stants ja stants peavad olema konstrueeritud nii, et need võtaksid arvesse terasereegli tagasitõmbumist. Tagasilöök on materjali kalduvus pärast paindejõu eemaldamist osaliselt oma algkuju tagasi pöörduda. 90-kraadise painde saavutamiseks peab tööriist reeglit üle painutama, näiteks 92 kraadini, nii et see vetruks tagasi 90 kraadini.
Meie Basic Model Auto Benderi tööriistad on valmistatud kvaliteetsest tööriistaterasest ja on täpsete mõõtmete tagamiseks täppislihvitud. Tööriistad on mõeldud ka kiireks ümberlülitamiseks, võimaldades operaatoril minimaalse seisakuajaga lülituda erinevate painderaadiuste ja nurkade vahel. Meie tehas Adewo Automation Equipment Co., Ltd. pakub erinevaid tööriistavalikuid, mis sobivad erinevatele terasreeglitüüpidele ja painutusnõuetele. Järgmises tabelis on kokku võetud tööriista peamised parameetrid ja nende mõju painde täpsusele.
| Tööriistaparameeter | Funktsioon | Mõju painde täpsusele |
| Punch Radius | Määrab painde siseraadiuse | Mõjutab otseselt painderaadiuse täpsust |
| Die Avamine | Määrab painutatud materjali koguse | Mõjutab tagasitõmbumist ja lõppnurka |
| Survenurk | Määrab painde lõpliku nurga | Peab kompenseerima tagasilöögi |
| Tööriista materjal | Määrab tööriista eluea ja kulumiskindluse | Mõjutab pikaajalist täpsust |
Lisaks tööriistade konstruktsioonile on tööriistade joondamine kriitiline. Kui stants ja stants ei ole ideaalselt joondatud, on painutus viltu ja reegel võib väänduda. Meie põhimudel Auto Bender kasutab täppisjuhikuid ja jäika raami, et tagada tööriistade püsimine töötamise ajal joondatud. Seda joondust kontrollitakse ja hooldatakse osana meie rutiinsetest hooldusprotseduuridest.
Springback on täpse painutamise vaenlane. Terasest reegli painutamisel toimub materjalis nii plastiline kui ka elastne deformatsioon. Plastiline deformatsioon on püsiv, kuid elastne deformatsioon taastub paindejõu eemaldamisel. See taastumine põhjustab reegli tagasitõmbumise, mille tulemuseks on paindenurk, mis on väiksem kui nurk, milleni see painutati. Tagasilöögi suurus sõltub reegli materjali omadustest, selle paksusest ja painderaadiusest. Kui tagasivedu ei kompenseerita, on lõplik paindenurk ebatäpne.
Täpse painde saavutamiseks peab automaatne painutaja reeglit üle painutama, et kompenseerida tagasitõmbumist. Ülepainde suurus määratakse tagasilöögikompensatsiooni algoritmi abil. See algoritm põhineb reegli materjali omadustel ja painde geomeetrial. Algoritm arvutab vajaliku ülepainde nurga ja annab paindetelje käsu selle nurga alla liikuda. Paindejõu vabastamisel vetrub reegel soovitud nurga alla tagasi. Kompensatsioonialgoritmi täpsus on painutusfunktsiooni üldise täpsuse jaoks kriitiline.
Adewo Automation Equipment Co., ltd. kasutab meie põhimudel Auto Bender keerulist tagasilöögikompensatsiooni algoritmi, mis põhineb erinevate terasreeglitüüpide ulatuslikul testimisel. Algoritm võtab arvesse reegli paksust, kõvadust ja soovitud painderaadiust. Operaator sisestab lihtsalt soovitud paindenurga ja raadiuse ning masin arvutab automaatselt vajaliku ülepainde. Järgmises tabelis on näide tagasitõmbekompensatsioonist erinevate terasjoonte paksuste korral.
| Reegli paksus (mm) | Soovitud paindenurk | Üle paindenurk (tavaline) | Tagasilöögi hüvitis |
| 0,71 mm | 90° | 92,5° | 2,5° |
| 1,05 mm | 90° | 93,5° | 3,5° |
| 1,42 mm | 90° | 95,0° | 5,0° |
| 2,00 mm | 90° | 97,0° | 7,0° |
Tagasilöögi kompensatsiooni algoritm on meie Basic Model Auto Benderi põhifunktsioon. See võimaldab masinal teha täpseid painutusi, ilma et oleks vaja katse-eksituse meetodil käsitsi reguleerida. See mitte ainult ei paranda täpsust, vaid suurendab ka tootlikkust, vähendades seadistamisaega ja materjali raiskamist.
Üks asi on täpsete painde saavutamine; selle täpsuse säilitamine aja jooksul on teine asi. Automaatse painutusseadme painutusfunktsioon sõltub kulumisest, termilisest triivimisest ja muudest teguritest, mis võivad selle jõudlust halvendada. Selleks, et masin saaks ka edaspidi täpseid painutusi teha, on oluline omada kontrolli- ja hooldusprogrammi. See programm peaks hõlmama regulaarset kalibreerimist, tööriistade kontrollimist ja masina täpsuse kontrollimist katselõigete abil.
Kontrollimisprotsess hõlmab tavaliselt katsereegli painutamist teadaoleva mustri järgi ja seejärel saadud kuju mõõtmist. Mõõtmisi võrreldakse programmeeritud mõõtmetega. Kui kõrvalekalded ületavad lubatud hälbeid, reguleeritakse või kalibreeritakse masin uuesti. Katsemuster peaks sisaldama erinevaid paindenurki ja raadiusi, et tagada masina täpsus kogu selle ulatuses. Katse tuleks läbi viia korrapäraste ajavahemike järel, näiteks iga vahetuse alguses või pärast tööriistade vahetust.
Adewo Automation Equipment Co., ltd. soovitab meie põhimudeli automaatpainutusseadme jaoks järgmist kontrolli- ja hooldusgraafikut.
Järgmises tabelis on kokkuvõte painutusfunktsiooni kontrolli- ja hooldustoimingutest.
| Ülesanne | Sagedus | Eesmärk |
| Tööriistade visuaalne kontroll | Igapäevane | Tuvastage kulumine või kahjustused |
| Testige paindemustrit | Iganädalane | Kontrollige masina täpsust |
| Liikuvate osade määrimine | Iganädalane | Vähendage kulumist ja tagage sujuv liikumine |
| Servomootorite ülevaatus | Igakuine | Tagada nõuetekohane töö ja tuvastada kulumine |
| Täielik kalibreerimine | Igal aastal | Taastage masin tehase spetsifikatsioonidele |
Struktureeritud kontrolli- ja hooldusprogrammi järgides saavad meie põhimudeli Auto Benderi kasutajad tagada, et nende masin jätkab täpsete painde tegemist paljude aastate jooksul. Meie tehas pakub igakülgset koolitust ja tuge, et aidata meie klientidel neid protseduure rakendada.
1. küsimus: milline on põhimudeli automaatpainutusseadme tüüpiline paindetäpsus?
Vastus: Meie Basic Model Auto Benderi tüüpiline paindetäpsus on +/- 0,1 mm paindeasendi ja +/- 0,5 kraadi paindenurga puhul. See täpsuse tase sobib enamiku terasest stantside valmistamise rakendustest. Veelgi suuremat täpsust nõudvate rakenduste jaoks pakume täiustatud mudeleid kõrgema eraldusvõimega kodeerijatega ja keerukamate kompensatsioonialgoritmidega.
2. küsimus: kas automaatne painutaja võib erineva paksusega terase reeglit painutada?
Vastus: Jah, põhimudel Auto Bender suudab painutada erineva paksusega terasjoont. Masina juhtimissüsteem sisaldab erinevate reeglitüüpide ja paksuste paindeparameetrite andmebaasi. Operaator valib lihtsalt reegli tüübi ja paksuse ning masin kohandab automaatselt paindeparameetreid, sealhulgas tagasitõmbekompensatsiooni. See muudab masina väga mitmekülgseks ja hõlpsasti kasutatavaks.
3. küsimus: kuidas automaatne painutaja käsitleb erinevaid painderaadiusi?
Vastus: Automaatne painutaja saab hakkama erinevate painderaadiustega, kasutades erinevaid tööriistakomplekte. Perforaator ja stants muudetakse nii, et need vastaksid soovitud painderaadiusele. Masina juhtimissüsteem on programmeeritud tööriistade geomeetriaga, nii et see reguleerib automaatselt paindeparameetreid õige raadiuse saavutamiseks. Tööriistade vahetamine on tavaliselt kiire ja lihtne, võimaldades operaatoril lülituda erinevate raadiuste vahel minimaalse seisakuajaga.
4. küsimus: milline on maksimaalne paindenurk, mille automaatne painutaja suudab saavutada?
Vastus: Maksimaalne paindenurk sõltub tööriistadest ja masina konstruktsioonist. Standardse seadistuse korral võib masin saavutada kuni 90 kraadise pöörde. Erirakenduste jaoks saab pakkuda kohandatud tööriistu muude nurkade, sealhulgas teravate ja nüri painde saavutamiseks. Meie tehas Adewo Automation Equipment Co., Ltd. saab pakkuda kohandatud tööriistu, mis vastavad konkreetsetele nõuetele.
5. küsimus: kuidas tagab automaatne painutaja, et kurvid on reeglil õiges asendis?
Vastus: Automaatne painutaja kasutab täppissöötmismehhanismi, et viia terasreegel iga kurvi jaoks õigesse asendisse. Toitemehhanismi juhib servomootor ja seda juhib masina CNC-süsteem. Etteande asend on programmeeritud iga kurvi jaoks ja suletud ahelaga servojuhtimine tagab reegli täpse positsioneerimise. Masin kasutab ka andursüsteemi, et tuvastada reegli esiserv ja kontrollida etteande asendit.
Automaatse painutusseadme painutusfunktsioon on keerukas süsteem, mis ühendab endas täppismehaanika, täiustatud servojuhtimise ja intelligentse tarkvara, et kujundada terasjooni täpselt. Painutusfunktsiooni täpsuse määravad etteande- ja painutustelgede täpsus, tööriistade geomeetria, tagasilöögikompensatsiooni algoritmi tõhusus ning kontroll- ja hooldusprogrammi rangus. Põhimudel Auto Bender firmalt Adewo Automation Equipment Co.,ltd. on loodud pakkuma kõrgeimat täpsust ja korratavust, võimaldades stantside valmistajatel toota kvaliteetseid stantse enesekindlalt.
Kui soovite parandada oma terasest stantsivormi valmistamise operatsioonide täpsust ja tõhusust, kutsume teid meie põhimudeli automaatse painutaja kohta lisateabe saamiseks. Meie ekspertide meeskond on teie käsutuses, et arutada teie konkreetseid nõudeid ja näidata, kuidas meie masin teie vajadustele vastab.
Võtke ühendust Adewo Automation Equipment Co.,ltd. tänaet saada lisateavet meie põhimudeli automaatse painutaja kohta ja selle kohta, kuidas see võib teie stantsi valmistamise täpsust parandada.
