Pakendite trükkimise, paberkasti, värvikarbi ja stantsimise tööstuses mõjutavad stantsimise täpsus ja tõhusus otseselt järgneva stantsimise tootmist. Kuna turunõudlus väikeste partiide, mitme spetsifikatsiooniga ja keeruka struktuuriga pakendamistoodete järele kasvab jätkuvalt, on traditsiooniline meetod, mis põhineb käsitsi tööl selliste protsesside nagu painutamine, märgistamine ja lõikamine, järk-järgult silmitsi selliste probleemidega nagu madal efektiivsus, kõrged tööjõukulud ja ebastabiilne töötlemise täpsus.
I. Mis on ABM-832B1?
ABM-832B1 on multifunktsionaalne automaatne painutuspink, mis on välja töötatud stantsimistööstuse jaoks. Seda kasutatakse peamiselt stantside materjalide automaatseks söötmiseks, painutamiseks, märgistamiseks, lõikamiseks ja sellega seotud töötlemiseks vastavalt projekteerimisdokumentidele.
Võrreldes traditsioonilise käsitsijuhtimisega suudab see seade integreerida mitu stantsimisprotsessi ühte masinasse, vähendades korduvast käsitsi mõõtmisest, positsioneerimisest ja töötlemisest põhjustatud vigu.
Seade toetab tera kõrgust 8 kuni 32 mm ja mahutab erineva paksusega lõiketerasid, näiteks 0,45 mm, 0,53 mm, 0,71 mm ja 1,05 mm. Töötlemisparameetreid saab tarkvara abil seadistada, et need vastaksid paremini erinevate stantsimistoodete töötlemisvajadustele.
II. Multifunktsionaalne integreerimine: üks masin viib lõpule mitu töötlemisprotseduuri.
Seadme põhifunktsioonid hõlmavad järgmist:
Painutamine ja kaldlõikamine ja õmblusteta stantsimine (vormilõikamine) ja sildamine, tasapinnaline lõikamine ja auk / perforeerimine (valikuline)
Kasutades multifunktsionaalset stantsimisvormide kombinatsiooni, saab vastavalt erinevatele stantsistruktuuridele valida sobivad töötlemismeetodid, vähendades protsesside muutusi erinevate seadmete vahel. Painutus- ja lõikamisfunktsioonide integreeritud disain mitte ainult ei paranda töötlemise efektiivsust, vaid vähendab ka ohutusriske käsitsi töötamise ajal.
III. Kõrge täpsusega söötmine, et rahuldada keeruka stantsimistöötlemise vajadusi Pressilõikamise tootmisel on söötmise täpsus otsustava tähtsusega tegur, mis mõjutab lõplikku töötlemise kvaliteeti.
ABM-832B1 kasutab automaatset etteandesüsteemi, mille söötmistäpsus on ±0,03 mm, minimaalne paindemõõt ees 1,5 mm ja minimaalne paindemõõt taga 1,0 mm.
Vahepeal toetab seade mitut punkti suurust, väikseima punkti suurus ulatub 0,2 mm-ni. Punkti laiust ja sügavust saab määrata tarkvara abil. See tähendab, et keeruliste joonte, keerukate struktuuride ja erineva suurusega stantsimisvormide käsitlemisel saab töötlemist juhtida digitaalsete parameetrite kaudu, vähendades käsitsi juhtimisest põhjustatud mõõtmete hälbeid.IV. Otsene tugi DXF- ja DWG-failidele lihtsustab stantsimisvormide valmistamise protsessi. Kaasaegne stantsimise tootmine sõltub üha enam digitaalsest disainist.
ABM-832B1 toetab DXF- ja DWG-failivorminguid, võimaldades selle integreerida tavaliste stantsimistöövoogudega.
Põhilise töövoo võib kokku võtta järgmiselt:
Kujundusfailid → Impordi töötlemisandmed → Tarkvara parameetrite sätted → Automaatne söötmine → Automaatne painutamine/märgistamine/lõikamine → Täielik stantsimine
Digitaalsed töötlemismeetodid võivad vähendada korduvaid ülesandeid, nagu traditsiooniline käsitsi mõõtmine, märgistamine ja positsioneerimine, võimaldades stantsimisel järk-järgult liikuda käsitsi kogemuspõhistelt toimingutelt standardiseeritud ja automatiseeritud tootmisele.
V. Sõltumatu hallitus design teeb maintetanss ja asendamineent moon mugav.

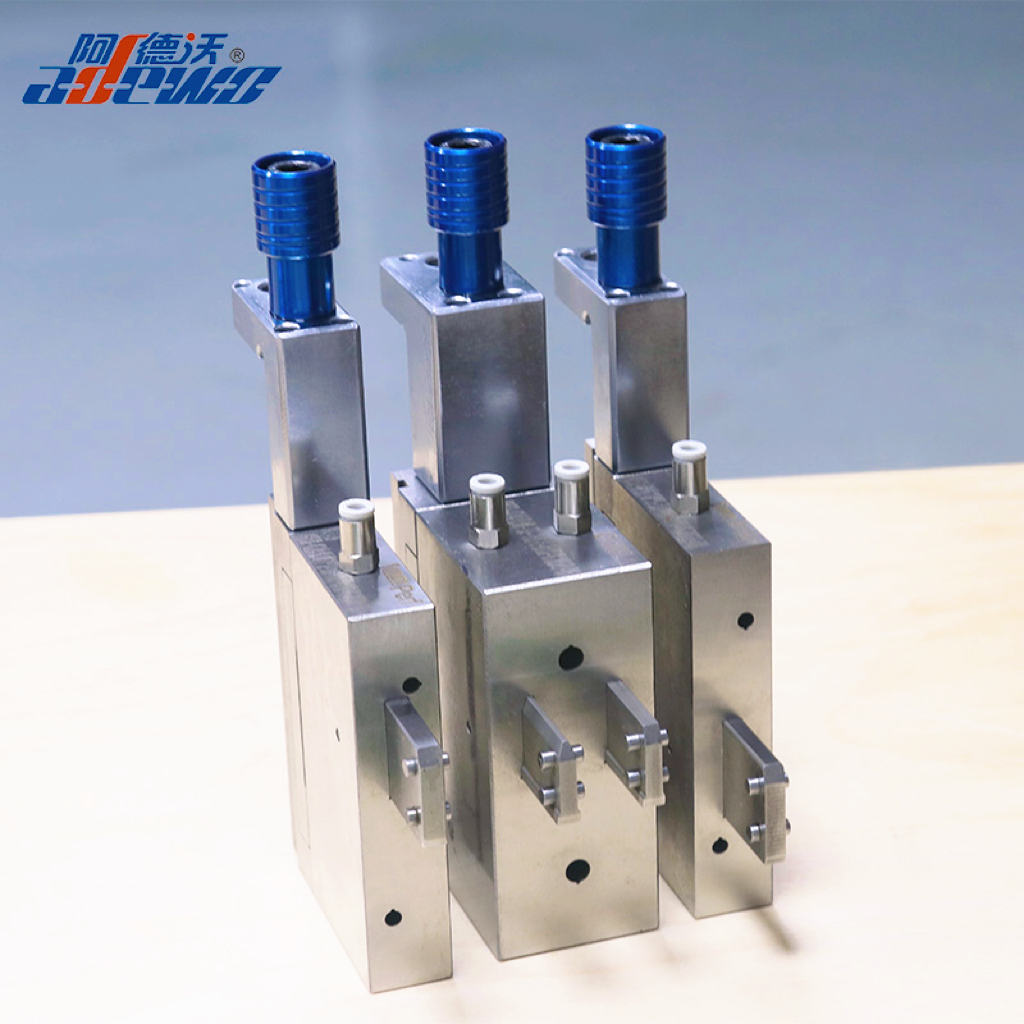

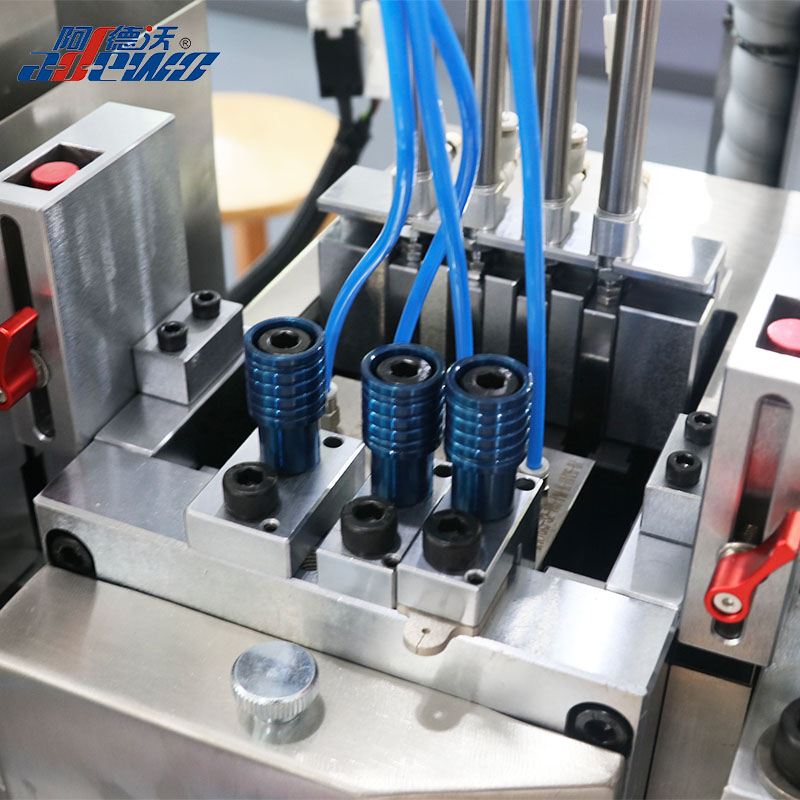

Seadme struktuuri osas kasutab ABM-832B1 iseseisvat vormikujundust ja erinevaid töötlemistööriistu saab vastavalt tootmisvajadustele asendada.

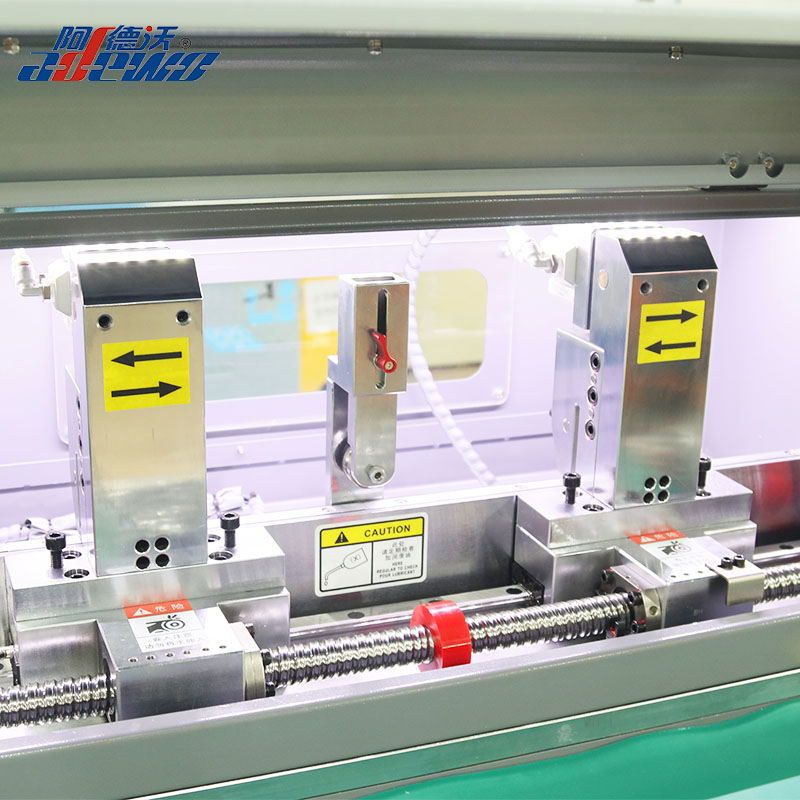

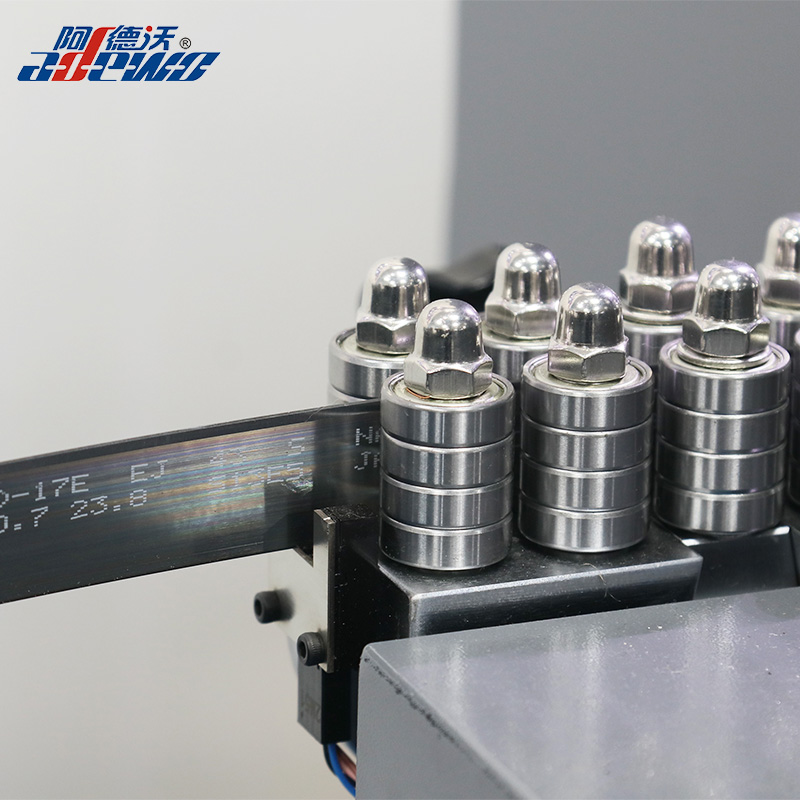

Vahepeal on seadmed varustatud Panasonicu servomootoriga ning topeltklambrite ja kruvijuhiku pideva söötmisstruktuuriga on võimalik saavutada stabiilsem pidev töötlemine.
Stantsilõiketootjate jaoks ei hõlbusta sõltumatu tööriistastruktuur mitte ainult igapäevast hooldust, vaid võimaldab ka töötlemistööriistu kiiresti kohandada vastavalt erinevatele tootenõuetele.
VI. Miniatuurne disain, tasakaalustav toodeioonide efektiivsus ja ruumkasutamine
Väikeste ja keskmise suurusega stantsimistehaste ja pakendamisettevõtete jaoks on seadmete poolt hõivatud põrandapind samuti oluline tegur, mida ostmisel arvestada.
ABM-832B1 üldmõõtmed on ligikaudu:
2600 × 750 × 1600 mm (pikkus × laius × kõrgus)
Masin kaalub ligikaudu 480 kg ja säilitab suhteliselt kompaktse paigutuse, integreerides samal ajal mitu töötlemisfunktsiooni, mis võib aidata ettevõtetel tootmises kasutatavat ruumi vähendada.
Ettevõtetele, kes peavad piiratud tehaseruumis oma stantsimisvõimalusi parandama, on sellel "miniatuursel + multifunktsionaalsel" disainil teatav praktiline väärtus. Olulised parameetrid: Noa kõrgus 8-32
Tera paksus 1, 1,5, 2, 3 pt
Minimaalne painderaadius ees on 1,5, minimaalne painderaadius taga on 1,0, etteande täpsus on 0,03 ja paindetasasus on ±0,2.

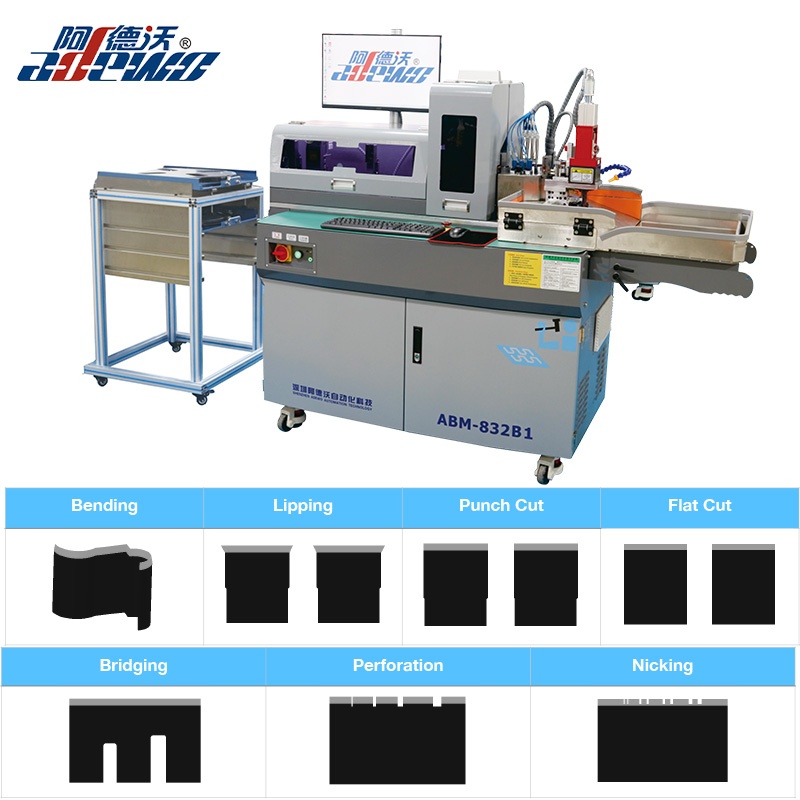

Põhifunktsioonid: painutamine, sildamine, õmblusteta mulgustamine, tasapinnaline lõikamine, noka lõikamine, punkteerimine. Valikulised lisatarvikud: stantsimishambad ja mulgustamine.
| Valikuline reegli paksus | 0,45,0,53,0,71,1,05mm |
| Toetatud reegli kõrgus | 8-32 mm |
| Eesmine min. Painde suurus | 1,5 mm |
| Tagasi Min. Painde suurus | 1,0 mm |
| Söötmise täpsus | ±0,03 mm |
| Painde lamedus | 0,2 mm |
| Põhifunktsioonid | Painutamine, sisselõikamine, vormi lõikamine, lipsutamine, sildamine, tasapinnaline lõikamine |
| Valikulised funktsioonid | Perforatsioon, auk |
VII. Automatiseeritud stantsimisseadmed on muutumas tööstuse tõhususe suurendamise oluliseks suunaks.
Nagu pakenditööstusliigub isikupärastamise, väikeste partiide, mitmekesisuse ja kiire tarne suunas, on traditsiooniline tootmismudel, mis tugineb käsitsi stantsimisele, silmitsi kasvava tõhusussurvega.
Automaatsete painutusseadmete väärtus ei seisne mitte ainult "käsitöö asendamises", vaid veelgi olulisem - stantsi valmistamise protsessi stabiilsemaks ja juhitavamaks muutmine digitaalsete failide, automaatse söötmise ja standardiseeritud töötlemisparameetrite kaudu.
ABM-832B1 integreerib mitmeid funktsioone, nagu painutamine, nikerdamine, lõikamine, sildamine ja survejalg, koos ±0,03 mm söötmistäpsusega ning DXF- ja DWG-failide toega, pakkudes stantsitootjatele kompaktsemat ja tõhusamat automatiseeritud töötlemislahendust.
Ettevõtete jaoksSeda tüüpi multifunktsionaalsetest automaatsetest painutusseadmetest saab oluline võimalus tootmisvõimsuse suurendamiseks, et vähendada sõltuvust käsitsitööst, parandada stantside valmistamise tõhusust ja täiustada tootmise automatiseerimist.
