Mis on sild stantside valmistamisel?

Mis on sild stantside valmistamisel?

Laserlõigatud stantsplaatide valmistamisel peab kogu konstruktsioon pärast stantsplaadi lõikamist jääma ühendatuks ja säilitama kokkupanekuks ja tootmiseks piisava tugevuse.

Ühenduspunkte stantsiplaadi erinevate sektsioonide vahel nimetatakseSild.

Õigesti konstrueeritud sild aitab säilitada stantsiplaadi üldist stabiilsust ning tagab, et lõike- ja kortsumisreeglid jäävad töötamise ajal õigesse asendisse.

Sildade peamised funktsioonid terasest stantsides

1. Säilitage stantsplaadi tugevus ja terviklikkus

Matriitplaadi laserlõikamisel tekib palju lõikejooni ja avasid.

Ilma õige silla konstruktsioonita võib stantsplaat eralduda erinevateks osadeks, muutes kokkupaneku ja käsitsemise keeruliseks.

Sillad aitavad:Hoidke stantsilauda ühe tervikliku struktuurina

2. Hoidke terasreeglid õiges asendis

Sillad aitavad säilitada ka positsiooni:

Lõikamise reeglid

Kortsutamise reeglid

See takistab reeglite liikumist väliste jõudude mõjul stantsi kokkupanemise ja stantsimise ajal.

Sildade tüübid laiuse järgi

Silla laius valitakse tavaliselt vastavalt stantsi rakendusele ja lõikematerjalile.

①Suur sild

Laius: 6–10 mm

Suuri sildu kasutatakse tavaliselt:

• Lainepapist kasti lõikamise stantsid
• Tugevad pakendamisrakendused

② Keskmine sild

Laius: 2–5 mm

Keskmisi sildu kasutatakse tavaliselt:

• Kokkupandav karp sureb
• Papp pakendi sureb

③ Väike sild

Laius: alla 2 mm

Väikesi sildu kasutatakse:

Lühikesed lõike-/kortsumisjooned

Kuidas tehakse sildade valmistamisel?

Pärast sildade tähtsuse mõistmist võivad paljud stantside valmistajad küsida:

Milliseid seadmeid saab kasutada sildade valmistamiseks terasest reegli stantsides?

Traditsiooniliselt valmistati sildu käsitsi sildamismasinana (Manual Notcher).

Kuid automatiseerimistehnoloogia arenedes suudavad kaasaegsed automaatsed reeglipainutusmasinad sillatöötlust tõhusamalt ja täpsemalt lõpule viia.

Sildade tegemiseks on peamiselt kolm levinumat meetodit:

1. Käsitsi sildamise masin

Manuaalne sillamasin on üks traditsioonilisi stantside valmistamisel kasutatavaid tööriistu.

Operaator positsioneerib käsitsi terasreegli ja vajutab vajaliku ühenduse loomiseks sillatööriista.

Eelised:

✔ Madal investeerimiskulu

✔ Sobib aeg-ajalt sildade töötlemiseks

Piirangud:

Käsitsi sildade tegemine sõltub aga suuresti operaatori kogemusest.

Väljakutsed hõlmavad järgmist:

• Madalam töötlemise efektiivsus
• Võimalik ebaühtlus silla asendis
• Erinevad silla suurused sõltuvalt operaatori oskustest
• Keeruliste stantside jaoks kulub rohkem aega

See sobib rohkem väikesemahuliseks tootmiseks või lihtsate stantside jaoks.

2. Pneumaatiline sillamasin

Pneumaatiline sillamasin kasutab terasreeglitele sildade loomiseks suruõhku.

Võrreldes käsitsi tööriistadega tagab see tugevama ja stabiilsema töötlemise.

Eelised:

✔ Pidevam surve

✔ Vähenenud operaatori pingutus

✔ Sobib korduvaks sillatöötluseks

Pneumaatilisi sillamasinaid kasutatakse tavaliselt stantsimistöökodades, mis nõuavad suuremat efektiivsust kui käsitsi töötlemine.

Piirangud:

• Vajab ikkagi käsitsi positsioneerimist
• Piiratud automatiseerimine võrreldes integreeritud lahendustega

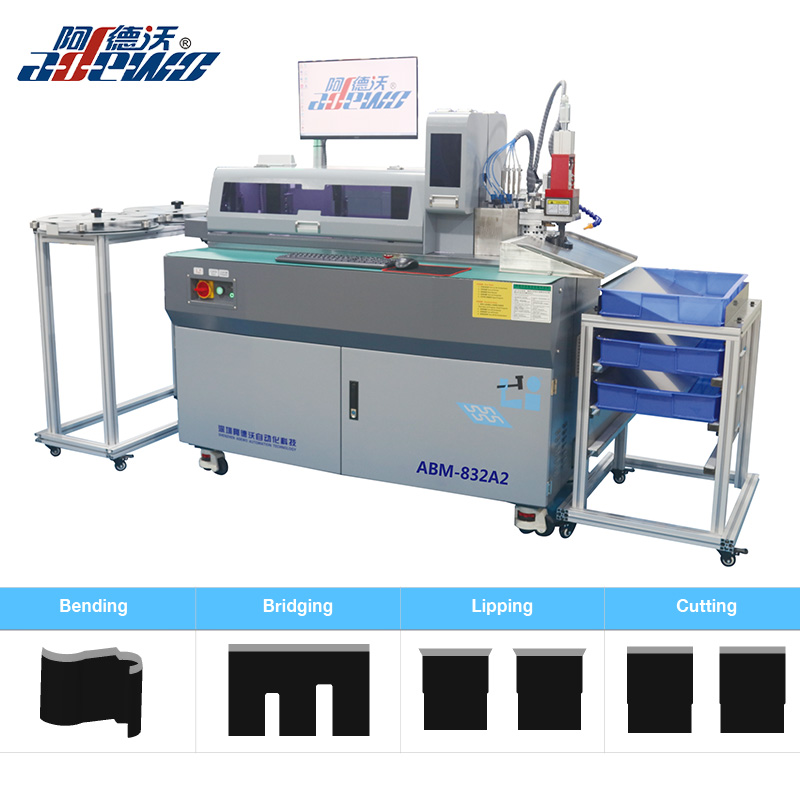

3. Sillafunktsiooniga automaatne reeglipainutusmasin

Kaasaegsed automaatsed reeglipainutusmasinad integreerivad sillatöötluse automaatse tootmise töövoogu.

Masin suudab töödelda:

• Auto sild
• Automaatne huulestamine
• Automaatne lõikamine
• Automaatne painutamine

Muud erifunktsioonid

vastavalt matriitsi joonisele.

Automaatse reeglipainutusmasinaga sildade tegemise eelised

1. Suurem täpsus

Masin töötleb automaatselt sildade asukohti vastavalt projekteerimisandmetele.

Eelised:

✔ Täpne silla asukoht

✔ Ühtlane silla suurus

✔ Parem stantsi kvaliteet

2. Kõrgem tootmisefektiivsus

Erinevate masinate vahel liikumise asemel saavad operaatorid ühes masinas läbi viia mitu protsessi.

See vähendab:

• Käsitsi reguleerimise aeg
• Tootmise etapid
• Operaatori töökoormus

3.Mitu funktsiooni ühes masinas

Võrreldes traditsiooniliste sillamasinatega võivad kaasaegsed automaatsed painutajad kombineerida mitut toimingut:

• Painutamine
• Sild
• Huuled
• Lõikamine

See annab täiuslikuma lahenduse kaasaegseks stantside valmistamiseks.

Miks valib rohkem stantsitootjaid automaatseid reeglipainutusmasinaid?

Kuna pakendikujundus muutub keerukamaks ja kliendid nõuavad kiiremat tarnimist, vajavad stantside valmistajad seadmeid, mis võivad parandada nii tõhusust kui ka kvaliteeti.

Automaatne reeglipainutusmasin mitte ainult ei valmista sildu, vaid pakub ka terviklikku terasest reeglite töötlemise lahendust.

Ettevõtete jaoks, kes soovivad uuendada oma stantside tootmisvõimsust, on automatiseerimine muutumas oluliseks sammuks järgmisele:

• Suurem tootlikkus
• Parem järjepidevus
• Tööjõu sõltuvuse vähenemine
• Konkurentsivõimelisem stantside tootmine
