Mis on perforatsioon stantside valmistamisel?
Perforeerimine on oluline stantsimise protsess, mida kasutatakse kontrollitud rebimisjoonte, avamisfunktsioonide ja hõlpsasti eraldatavate osade loomiseks pakendites ja trükitoodetes.
Erinevalt tavapärasest lõikereeglist, mis lõikab materjali pidevalt läbi, koosneb perforeerimisreegel lõikehammaste ja vahede seeriast.
See võimaldab materjalil jääda seotuks, muutes selle vajaduse korral hõlpsaks rebimiseks või avamiseks.
Terasreegelvormide valmistamisel kombineeritakse perforeerimist tavaliselt lõikamise ja kortsutamisega, et saada funktsionaalseid pakendeid, nagu voltimiskarbid, lainepapist karbid, sildid, piletid, kupongid ja muud paberipõhised tooted.
Mis on perforatsioonireegel?

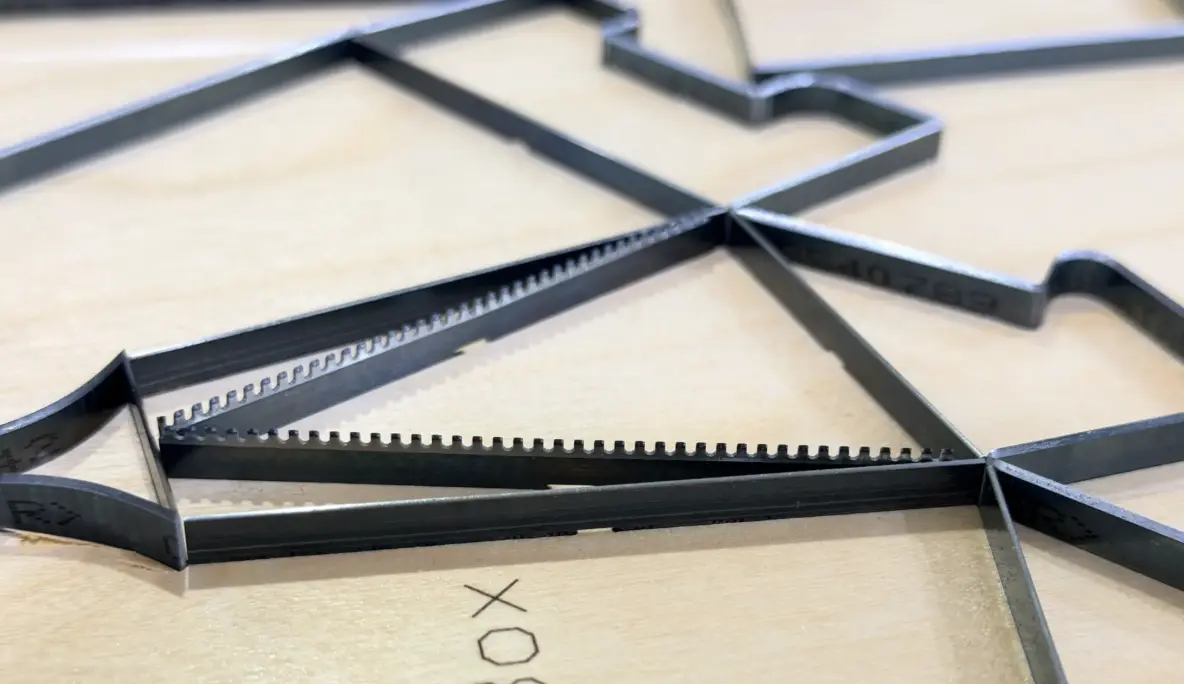

Perforeerimisreegel, mida nimetatakse ka perforeerimisreegliks, on spetsiaalne terasest reegel, millel on katkendlik lõikeserv.
Ühe pideva terava serva asemel on reeglil vahelduvad hambad ja tühikud.
Kui stants surutakse vastu materjali, lõikavad hambad läbi aluspinna, samas kui tühimikud jätavad väikesed lõikamata osad.
Tulemuseks on kontrollitud lõikejoon, mida saab hiljem lahti rebida.
Näiteks:
Pidev lõikamine:
────────────
Perforatsioon:
— — — — — — —
Milleks kasutatakse perforeerimist stantside valmistamisel?
Perforeerimist kasutatakse peamiselt siis, kui toodet tuleb avada, rebida, eraldada või voltida mööda kontrollitud joont, säilitades samal ajal piisava tugevuse tootmise, transportimise ja käsitsemise ajal.
Tüüpilised rakendused hõlmavad järgmist:
1. Lihtsalt avatav pakend

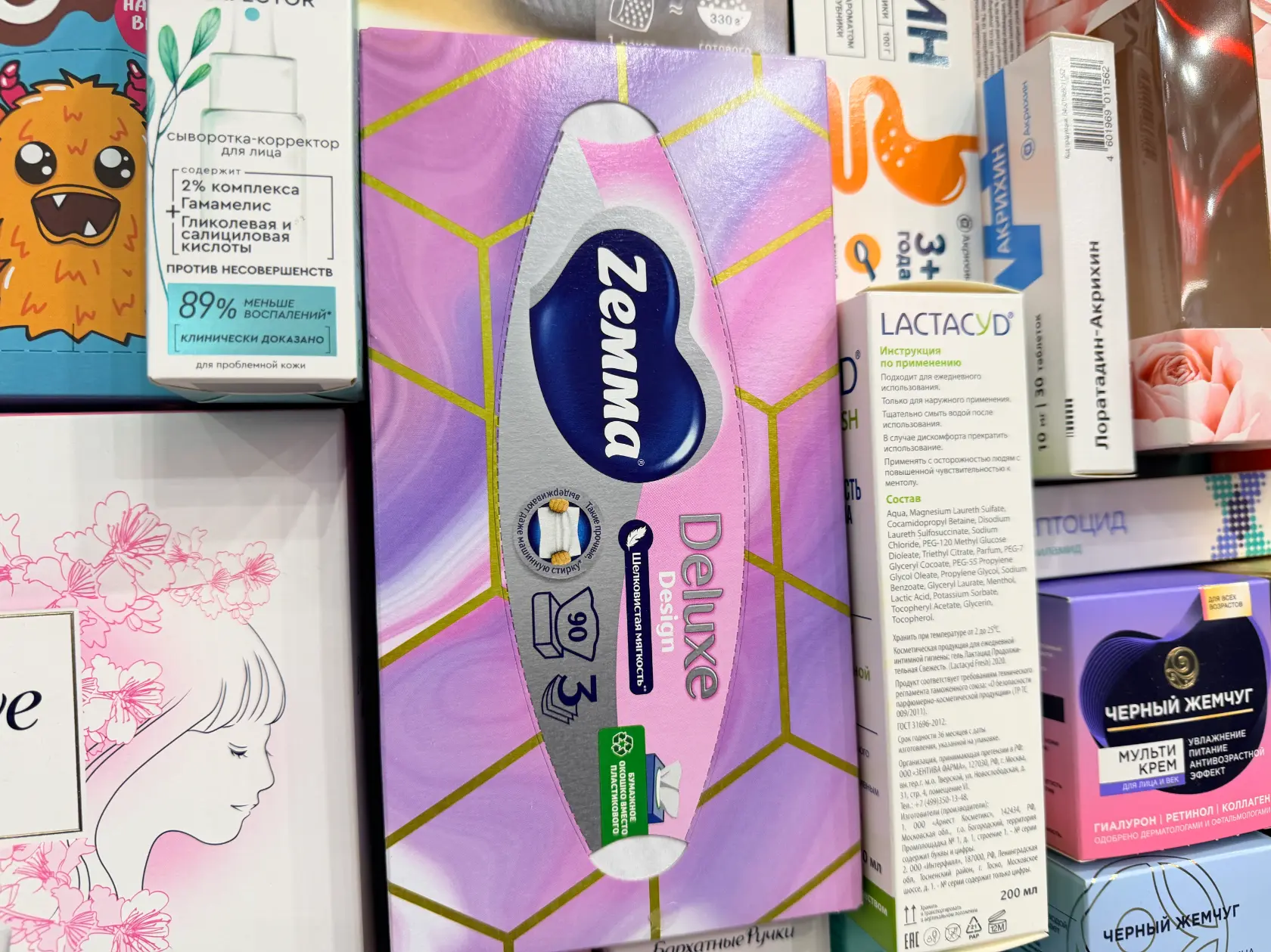

Perforatsioon võib luua karpidele, karpidele, kottidele ja muudele pakenditele kergesti avaneva osa.
Tarbija saab rebida mööda perforeeritud joont ilma kääre või nuga kasutamata. See on eriti kasulik mugavaks pakendamiseks ja rebitavateks karpideks.
2. Rebitavad sektsioonid
Perforatsioone kasutatakse laialdaselt:
3. Kokkupandavad karbid
Pakendivormi valmistamisel saab perforeerimist kombineerida lõikamis- ja kortsutamisreeglitega, et luua funktsionaalsemaid kartongi struktuure.
Üks täring võib sisaldada:
See võimaldab ühe stantsimisprotsessiga teha mitu toimingut.

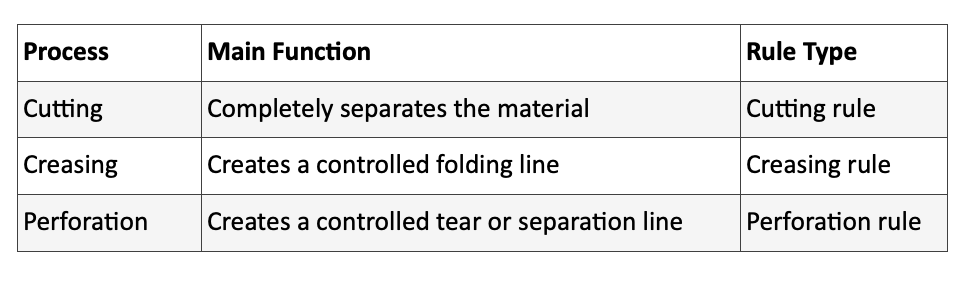

Perforatsioon vs lõikamine vs kortsumine
Oluline on eristada perforatsiooni tavalisest lõikamisest ja kortsumisest.
Kuidas perforatsioon töötab?
Põhiprintsiip on lihtne:
Lõika + vahe = kontrollitud rebend
Kui stantsimispress avaldab survet, tungivad perforatsioonireegli hambad materjali läbi. Vahed jäävad lõikamata, hoides lehte või pakendit koos.
Kui hiljem rakendatakse jõudu piki perforeeritud joont, puruneb ülejäänud materjal järk-järgult ühest perforatsioonist teise.
Perforatsiooni toimivus sõltub mitmest tegurist:
Seetõttu pole ühtegi perforatsiooni spetsifikatsiooni, mis sobiks iga rakenduse jaoks.
Reegel ja samm tuleks valida vastavalt materjalile ja nõutavale rebimistugevusele.
Mis on perforatsiooni samm?
Perforatsiooni samm kirjeldab lõikehamba ja vahe korduvat mustrit.
Näiteks võib perforatsiooni spetsifikatsiooni väljendada järgmiselt:
3 mm lõige / 1 mm vahe
See tähendab, et reegel lõikab 3 mm ja jätab seejärel 1 mm lõikamata lõigu enne järgmist lõikeosa.
Lõike ja pilu vahekorra muutmine muudab perforeeritud joone tugevust.
Väiksemad vahed
Väiksem vahe loob üldiselt nõrgema rebimisjoone, mida on lihtsam eraldada.
Suuremad vahed
Suurem lõikamata osa annab üldiselt suurema tugevuse ja aitab pakendil käsitsemise ja transportimise ajal puutumatuna püsida.
Õige spetsifikatsioon oleneb aga aluspinnast ja rakendusest. Perforatsioonitootjad pakuvad erinevate materjalide ja rakenduste jaoks erinevaid hamba ja ruumi kombinatsioone.
Millist masinat kasutatakse perforeerimisreeglite tegemiseks?
Perforatsiooni tegemiseks stantside valmistamisel on kaks levinumat masinlahendust:
Kortsude lõikamismasinad ja automaatsed painutusmasinad.

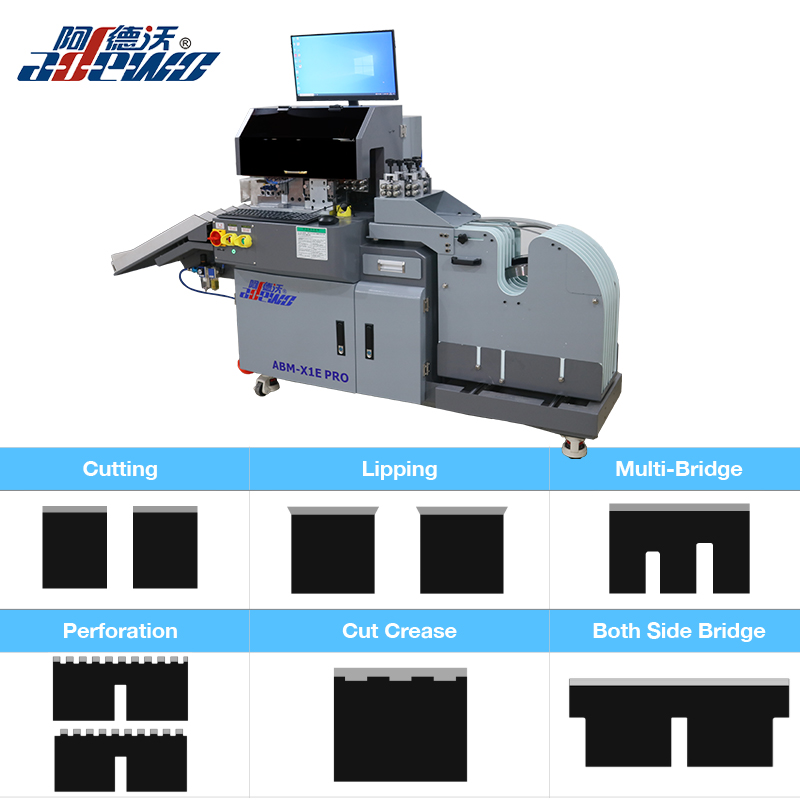

ADEWOX1E PROKortsumismasin on ideaalne lahendus erinevate laiuste ja mittestandardsete spetsifikatsioonidega perforeerimisreeglite tegemiseks.
Paindlikud perforeerimisreegli suurused
Minimaalne perforatsiooni suurus on 1 mm.
Tarkvara X1E PRO abil saavad operaatorid hõlpsalt määrata vajaliku töötlemislaiuse vastavalt erinevatele tootmisnõuetele.

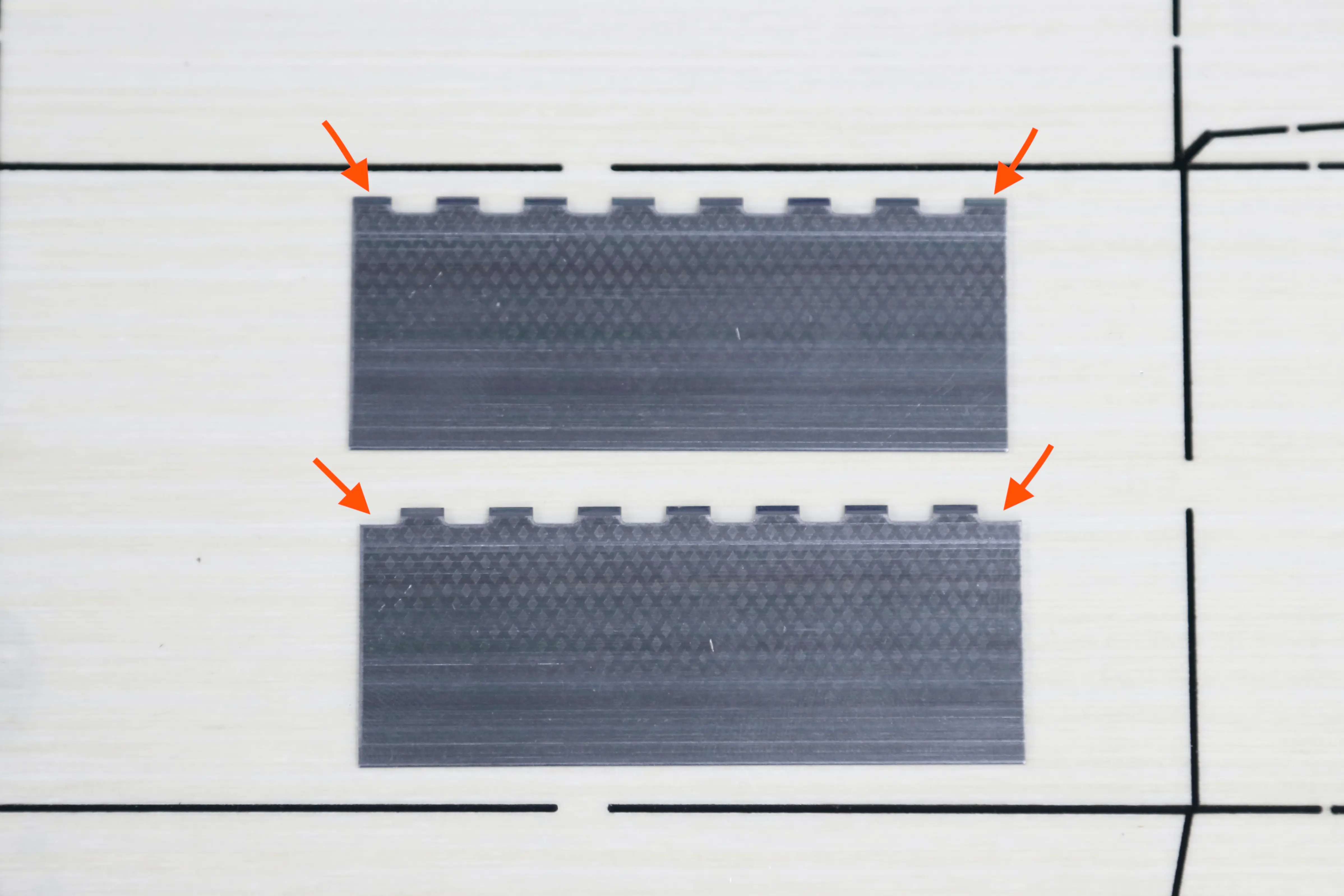

1 mm perforatsiooni saab töödelda mitu korda, et saada laiemad spetsifikatsioonid, näiteks 2 mm, 3 mm, 4 mm ja palju muud.
Stantsivalmistamisettevõtetele, kes kasutavad sageli kindlat suurust, on saadaval ka kohandatud perforeerimisriistad.
Näiteks 3 mm perforatsioonitööriistaga saab masin seda mitu korda töödelda, et saavutada 4 mm, 5 mm, 6 mm ja muud nõutavad laiused.
See annab stantsitootjatele suurema paindlikkuse, ilma et oleks vaja iga perforatsiooni spetsifikatsiooni jaoks eraldi tööriista.
Rohkem kui lihtsalt perforeerimisreeglid
X1E PROei piirdu ainult perforeerimisreeglite tegemisega.
Seda saab kasutada ka Bridge'i ja Lippingu töötlemiseks, muutes selle mitmekülgseks tööriistaks stantside valmistamisel.
Tänu oma paindlikele tarkvaraseadetele, mitmele tööriistavalikule ja lihtsale kasutamisele
ADEWO X1E PRO kortsumislõikusmasin on praktiline lahendus stantsi valmistavatele ettevõtetele, kes peavad tootma erinevaid perforeerimisreeglite spetsifikatsioone ja muid spetsiaalseid stantsimise funktsioone.
Kui perforeerimisreegel tuleb pärast töötlemist kindla kujuga painutada, tuleb anADEWO automaatne reeglipainutusmasinon väga soovitatav.

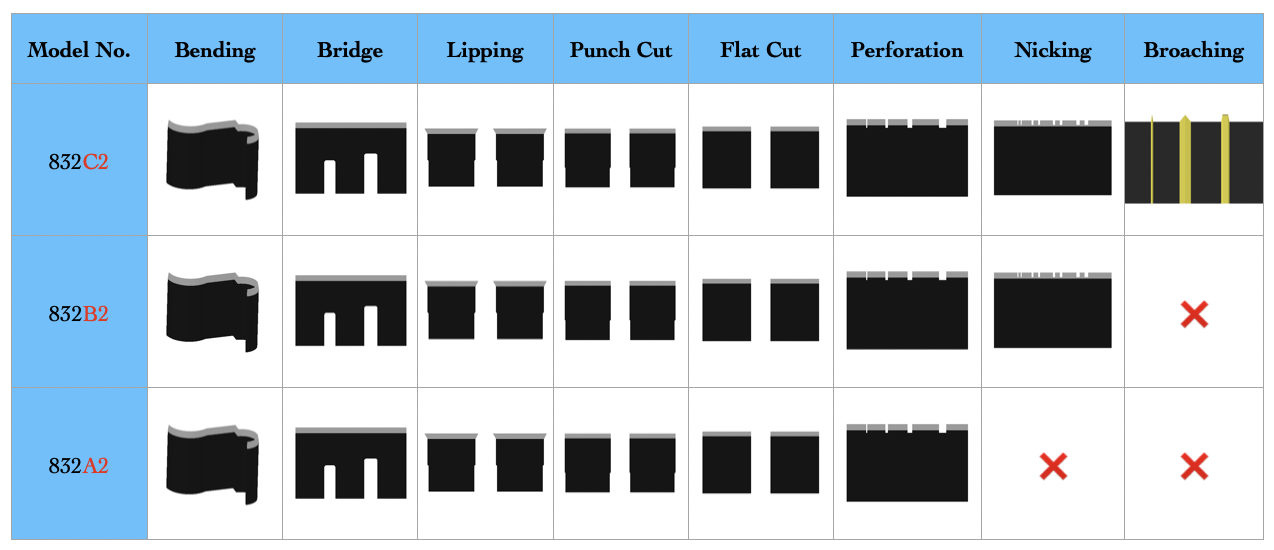

Kõik ADEWO 832 seeria automaatsete reeglipainutusmasinate mudelid suudavad töödelda perforeerimisreegleid, teostades samal ajal ka automaatset painutamist,
pakkudes tõhusat lahendust stantside valmistajatele, kes vajavad nii perforatsiooni töötlemist kui ka reegli painutamist.
Kuidas valida õiget automaatset reeglipainutusmasinat?
Kui kaalute automaatset reeglipainutusmasinat perforeerimisreeglite valmistamiseks, soovitame lugeda meie artiklit
“Kuidas valida õiget automaatset reeglipainutusmasinat?”
Lisaks perforeerimisreeglite töötlemisele pakuvad ADEWO automaatsed reeglipainutusmasinad palju muid funktsioone, sealhulgas painutamine, läbimurdmine, sisselõikamine, perforeerimine, sild, huulte tegemine ja lõikamine.
Õige mudeli valimine vastavalt konkreetsetele stantsi valmistamise nõuetele võib aidata parandada tootmise efektiivsust ja paindlikkust.
Kas vajate abi õige masina valimisel?
Kui teil on küsimusi perforeerimisreeglite või stantsimismasinate kohta, võtke meiega julgelt ühendust.
Meie meeskond mõistab hea meelega teie nõudeid ja soovitab teie rakenduse jaoks sobivaimat masinat.
